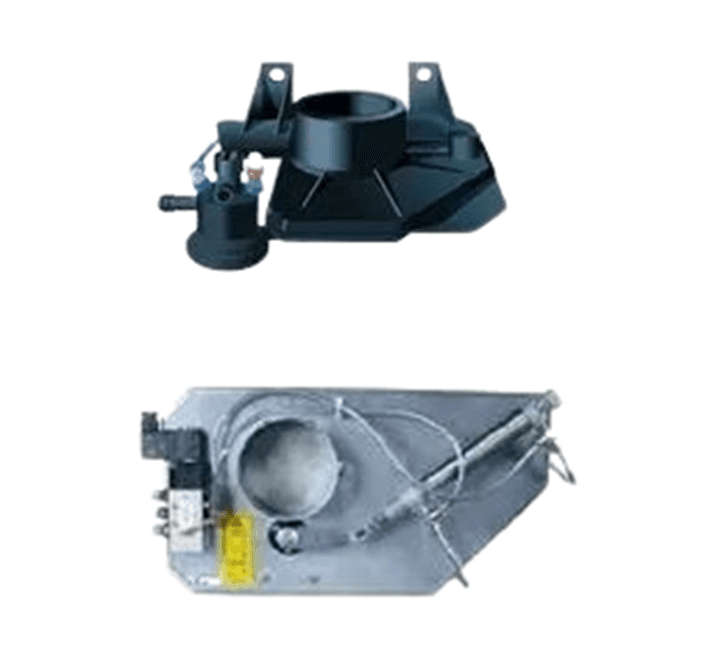

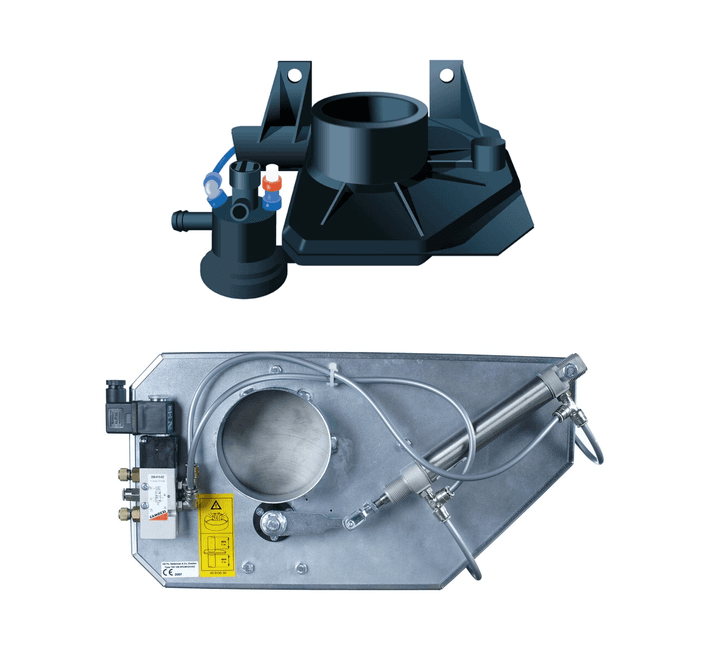

Valvole automatiche e manuali per alto vuoto serie “TAV”
Valvole di sezionamento e intercettazione da Ø 50 a Ø 150 mm con configurazioni certificate ATEX per impianti ad alto vuoto in sicurezza.
Valvole di intercettazione ad alte prestazioni progettate per ottimizzare l'efficienza degli impianti industriali. La serie TAV 50 / TAV63 viene installata direttamente sui punti di aspirazione di utensili e torce, mentre le serie TAV 100 e TAV 150 fungono principalmente da valvole di isolamento e sezionamento sulla linea principale della tubazione. Progettate per garantire la massima sicurezza operativa, la gamma include modelli con certificazione ATEX specificamente sviluppati per l'impiego in atmosfere potenzialmente esplosive. Aprendosi e chiudendosi solo in base all'effettivo bisogno, concentrano la massima potenza aspirante solo dove necessario, abbattendo drasticamente i consumi energetici, l'usura dell'unità centrale e i livelli di rumorosità.
Gamma completa con diametri da 50 mm, 63 mm, 102 mm e 150 mm.
Doppia funzione: intercettazione al punto d'uso o isolamento della linea principale.
Massimizzazione della potenza estrattiva con notevole risparmio energetico.
Fabbricate in materiale plastico conduttivo (linea TAV 50 / TAV63).
Versioni con certificazione ATEX Categoria 3D idonee per l'installazione in Zona 22.
Technical Specifications
| Diametri Disponibili | Ø 50 mm (TAV50) | Ø 63 mm (TAV63) |Ø 102 mm (TAV100) | Ø 150 mm (TAV150) |
| Pressione Massima ARIA | 1,0 MPa (10 bar) |
| Pressione Minima Esercizio | 0,5 MPa (5 bar) |
| Qualità Aria Compressa | Secca e pulita (In conformità a ISO 8573-1) |
| Portata Aria (Solo TAV 50) | Min: 100 Nl/min | Max: 1800 Nl/min |
| Temperatura d'Esercizio | da 0°C a +40°C |
| Certificazione **ATEX** | Categoria 3D, idonea per Zona 22 (Modelli EX e MA) |
| Modalità di Controllo | Manuale (MA), Pneumatico (PC) o Elettrovalvola (MV) |
Caratteristiche del Prodotto
Caratteristiche Progettuali
- Intercettazione alla bocchetta (TAV 50 / TAV63): Gestione automatica o manuale su utensili pneumatici, elettrici o torce di saldatura tramite microinterruttori e sensori di corrente dedicati.
- Sezionamento di linea (TAV 100 / TAV 150): Utilizzo come valvole di intercettazione principali all'interno delle condotte per isolare rami del circuito o l'intera centrale aspirante.
- Automazione in sicurezza: Apertura e chiusura pneumatica comandata a distanza, elettrica o manuale, con protezione ATEX per aree classificate.
Applicazioni
- Aspirazione alla fonte: Collegamento diretto su torce di saldatura, utensili elettrici o utensili pneumatici portatili per catturare le polveri al punto d'origine.
- Linee di distribuzione principali: Utilizzo come valvole di sezionamento per isolare interi rami di tubazione o condotti secondari non utilizzati nell'impianto.
- Ambienti ATEX a rischio esplosione: Installazione sicura in aree industriali classificate ATEX Zona 22 per l'intercettazione di polveri combustibili.
- Automazione di fabbrica: Integrazione in sistemi produttivi automatizzati dove l'apertura dell'aspirazione deve essere sincronizzata elettricamente o pneumaticamente con il ciclo macchina.
