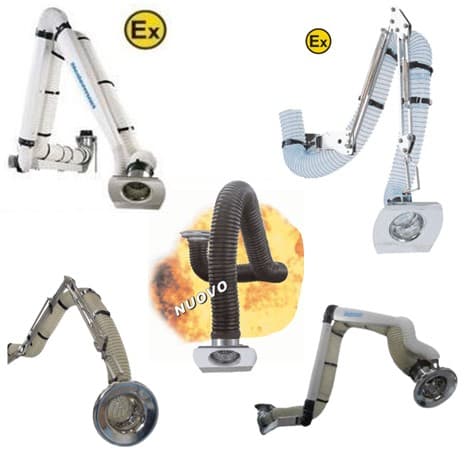

Bracci di aspirazione per applicazioni esplosive ATEX
Sistemi di captazione alla fonte per applicazioni esplosive ATEX: tecnologia autoportante conduttiva certificata per zone a rischio gas e polveri.
Bracci articolati autoportanti progettati specificamente per la captazione localizzata alla fonte di contaminanti in applicazioni esplosive ATEX. Negli ambienti industriali e di laboratorio, l'accumulo di polveri infiammabili (metalli, farine, zuccheri, carbonio) o vapori di solventi genera un rischio critico di deflagrazione. Questi sistemi intercettano i flussi pericolosi direttamente nel punto di emissione, impedendo la formazione di atmosfere pericolose. Costruiti interamente con materiali conduttivi e dotati di sistemi di messa a terra certificati, azzerano il rischio di accumulo elettrostatico e scintille, garantendo la protezione del personale e degli impianti in conformità alle normative vigenti.
Idoneità certificata per applicazioni esplosive ATEX in Zona 1 e 2 (Gas) e Zona 21 e 22 (Polveri).
Struttura a doppia messa a terra per l'eliminazione totale dell'elettricità statica nel condotto.
Configurazioni ad alta igiene in acciaio inox antiacido ideali per l'industria chimica e farmaceutica.
Specifiche Tecniche e Classificazione delle Zone ATEX
| Certificazione ATEX Gas | Zona 1 (probabile) e Zona 2 (breve durata) |
| Diametri Condotti | Laboratori (Ø 75/100 mm) - Industriali (Ø 160/200 mm) |
| Sviluppo Metrico (Reach) | 2, 3, 4, 5 metri (estendibile con bandiere a parete) |
| Resistenza Materiali | Acciaio INOX AISI 316 o materiali plastici conduttivi |
Caratteristiche del Prodotto
Caratteristiche Progettuali
- Messa a Terra di Sicurezza: Sistema accoppiato di continuità elettrica e scarico a terra per prevenire l'accumulo di cariche statiche nel flusso d'aria.
- Conformità Zonale Rigorosa: Componenti ingegnerizzati per operare in sicurezza nei punti di emissione più critici (Zone 1/21 e Zone 2/22).
- Condotti Antistatici Certificati: Tubazioni speciali realizzate in materiali idonei a resistere e scaricare gli attriti superficiali del particolato.
- Pantografo Esterno Non Contaminante: Struttura di supporto esterna al flusso per evitare ostruzioni, accumuli di polvere esplosiva e facilitare la pulizia.
- Acciaio Inox Lucido Antiacido: Componenti esposte realizzate per garantire la massima igiene e resistere ad agenti chimici aggressivi.
- Manovrabilità Totale a 360°: Ralle di rotazione e snodi frizionati bilanciati per un posizionamento millimetrico sopra la sorgente di rischio.
Applicazioni
- Applicazioni Esplosive ATEX Polveri (Zone 21/22): Estrazione di polveri metalliche abrasive (alluminio, magnesio), organiche (farine, amidi, zucchero) e plastiche.
- Applicazioni Esplosive ATEX Gas (Zone 1/2): Captazione alla fonte di vapori di solventi, esalazioni chimiche liquide e miscele gassose instabili.
- Processi Chimici e Farmaceutici: Protezione contro polveri e principi attivi volatili a potenziale innesco nelle fasi di dosaggio e miscelazione.
- Laboratori di Analisi: Aspirazione localizzata su banchi di prova con presenza di sostanze volatili classificate a rischio esplosione.
